Z5140B-1立式钻床

Z5140B-1立式钻床

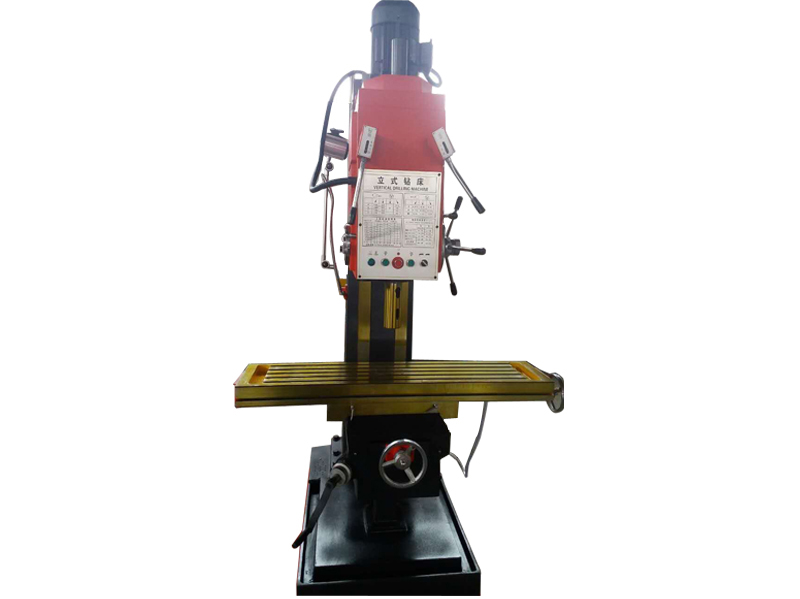

  • Z5140B-1立式钻床

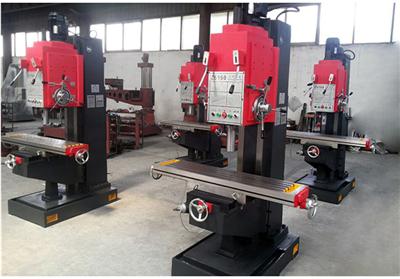

  • 十字工作台立式钻床车间一角

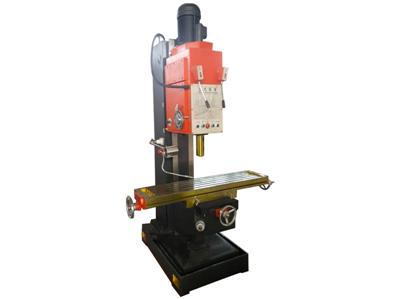

  • 十字工作台侧面

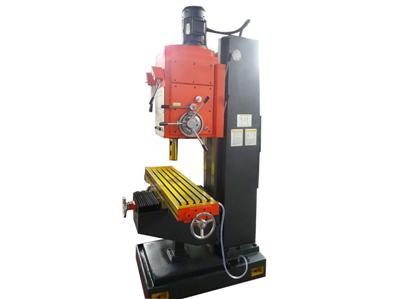

  • 十字工作台立式钻床侧面
  • 产品型号:Z5140B-1立式钻床
  • 生产厂家:滕州市高地机床有限公司
  • 销售经理:郭女士
  • 联系方式:0632-5806100    18663251181
  • 钻孔直径:40mm
  • 主轴锥度:MT4
  • 主轴行程:250mm
  • 电机功率:4kw
  • 转速范围:45—800r/min
  • 产品详情

在方柱立式钻床里面根据工作台形式可以分为方形立式钻床和十字工作台立式钻床两类。B-1型立式钻床即是有工作台移动功用,我们称为十字工作台,这种立钻的工作台是可以上下、左右、前后移动的;而B型是工作台没有任何移动的功用,即是工作台定做在立式钻床上面,工作台只能上下移动,他也是有优势的即是精度好一点,由于咱们在加工的时候,工作台没有一丝的变化,那么自然就没有什么差错了。这两类立式钻床的差别也就体现在工作台上面。
高地机床生产的Z5140B-1立式钻床即是主轴箱和工件台安顿在立柱上,主轴竖直布置的钻床。常用于机械制造和修配工厂加工中、小型工件的孔。加工前须先调整工件在作业台上的方位,使被加工孔基地线对准刀具轴线。加工时,工件固定不动,主轴在套筒中旋转并与套筒一同作轴向进给。作业台和主轴箱可沿立柱导轨调整方位,以习惯不一样高度的工件。
 Z5140B立式钻床的主要技术参数:
主要技术参数
Z5140B-1
Z5140B-1(加强型)
最大钻孔直径mm
40
40
主轴轴孔锥度
MT4
MT4
主轴行程mm
250
250
主轴箱行程(手动)mm
200
200
主轴转速级数
12
9
进给量级数
9
9
主轴转速范围r.p.m
31.5~1400
45~850
进给量范围mm/r
0.056~1.80
0.056~1.80
工作台面尺寸mm
1200 x 280
1200 x 280
工作台纵横行程mm
600/300
750 x 350
工作台升降行程mm
300
300
主轴端面至工作台面最大距离mm
750
480
主电机功率kw
3
4
外形尺寸mm
1300x1200x2465
1300x1200x2465
机床重量(净重)kg
1350
1350

 方式立式钻床的进给方式
Z5140B-1立式钻铣床是高地机床生产的一款万能通用机床,效率高、刚性好、精度高、噪音低、变速范围广、操作集中、外形新颖、使用维修方便。可用于钻孔、铰孔、锪、端面、钻沉头孔、镗孔、攻丝等作业。主轴攻丝自动反转以及微动进给,用于盲孔和定深孔极为方便。它主轴的启动停止和反转时靠按压按钮实现。在进行钻孔工作或用按钮操纵主轴正反转时应将选择开关搬到钻孔位置,当利用攻丝反转机构进行攻螺纹时应搬到攻螺纹位置。
Z5140B-1立式钻床有手动、机动和超越进给三种进给方式。将进给主操作手柄逆时针旋转即可实现主轴的手动进给。将机动进给控制端盖拉出,进给主操作手柄逆时针旋转20o即接通机动进给。若反转20o则机动进给停止。在机动进给过程中以高于机动进给速度逆时针转动手柄即得到主轴的超越进给。
Z5140B-1立式钻床紧固在刻度盘槽中的撞块随手柄一同旋转,当撞块撞开撞销时,进给合子脱开,从而机动进给自动停止,实现钻孔定深。钻孔的深度可通过刻度盘和标尺的刻度确定。
在Z5140B-1立式钻床主轴箱左侧设有攻丝自动反转机构,使用这个装置攻丝时,应首先敬钻孔攻丝选择开关扳到攻丝位置,然后调整转盘上的撞块(注意有延时)通过操作手柄实现。
Z5140B-1所采用的润滑油,必须是纯洁无酸性的,不许含有水分和其它杂质。主轴箱上盖上部设有注油孔,旋下螺塞即可注油。注油在停车状态时油面达到油标尺的一半为准。
 Z5140B-1立式钻床放大电路在放大交流传号时,是将交流信号叠加在直流分量上,以立式钻床实现不失真的放大。为了计算电路的电爪放大倍数、立式钻床输入电阻和输化电阻,需要画出电路的交流通路进行分析。交流通路的画法是:电容视为短路,直流电源视为短路,电感视为开路。基本共发射极放大电路的交流通路。 立式钻床放大电路的输入电阻就是信号源的负载,一舶来说希望它尽能大一些,以使放大电路向信号源取用的电流尽可能小一些,减少前一级的负担。 立式钻床放大电路的输出电阻是从放大电路的输出端看进去的交流等效电阻,是输出电压与输出电流的比值,根据交流通路图分析。利用它输入电阻很高的特点,减小对信号源的衰减,有利于信号的传输。 立式钻床固定循环的程序格式包括数据形式、返回点平面、孔加工方式、立式钻床孔位置数据、孔加工数据和循环次数。立式钻床数据形式在程序开始时就已指定,所以在固定循环程序格式中可不注出。
 Z5140B-1立式钻床的微弱电信号在现在的立式钻床的应用中是非常广泛的,我们随着现在的科学技术的发展,立式钻床的电子技术方面的应用也越来越成熟。
 在日常生活和生产实践中,经常要求将立式钻床微弱电信号加以放大去推动各式各样的负载,以满足人们生活、生产和科学实验
的需要。立式钻床放大电路是将微弱电信号转变为较强电信号的电子电路,又称为放大器。立式钻床放大电路主要有交流放大电路和直流放大电路两大类。立式钻床放大电路在电子技术及其应用领域占据着极其重要的地位。
立式钻床放大电路的作用是将输入的微弱信号放大成为幅度足够大民勺原来信号变化规律一致的信号。
一个放大器以用一个带行输入端和输出端的方框来表示,立式钻床信号源提供放大电路的输入情号;立式钻床放大电路的作用是
将立式钻床输入的微弱信号放大,得到输出信号;立式钻床负载是接收放大了的输出信号,如立式钻床扬声器或显像管等。一般的放大电路均需要直流电源来提供电路所需的能量。
  高地机床帮您解析Z5140B-1钻床主轴制动原理:
40的立式钻床的制动原理为能耗制动,,,电机是三相的汽车用品,。也就是每一相通电后电机旋转120度,立式钻床的制动就是当电机停止旋转后立马给电机其中的一相电给直流24伏的电,,电机因为只得到了一相电磁场固定,所以电机会很快停止,,,另外立式钻床63还有80的立钻是利用的液压来正反转和制动,,当然有些小厂生产的也有区别 ,还有钻床住电机下面会有摩擦片的,。那个摩擦片是起主轴超载的时候打滑用的,,保护电机,,,希望能对你有帮忙, 完全依靠皮带刹车,Z5140B-1一旦停止,皮带轮马上停止转动,皮带也牵动主轴停止。反之皮带太光滑了就停了还会依惯性再转动。
 在使用高地机床生产的Z5140-1立式钻床时需要掌握的规程:
①立式钻床在现代化生产中具有主要的生产含义,可以进行钻孔、扩孔、铰孔、锪平面和攻螺纹等加工。钻床钻小直径孔或深孔时,要经常退钻排屑,避免切屑堵塞而扭断钻头,一般在钻孔深度打直径的3倍时,一定要退钻排屑。钻床运用有必要把握的操作规程。
②应根据孔径挑选钻头,装卸钻头时,有必要运用锥形冲头和卡钻扳手,不得恣意乱敲。应根据工件硬度和孔径调理钻头进刀量,硬质资料和大孔径钻孔应选用小进刀量,避免损坏钻头和工件。
③工件钻孔前应放稳、固定。大工件钻孔时,应安放保险;小工件钻孔使用压板或钳子固定;不得手拿工件直接钻孔。钻孔作业中,禁绝戴手套,禁绝用手铲除铁屑,禁绝在旋转的钻头下翻转,卡压或丈量作业。手禁绝接触旋转部位。
④操作时发现钻头在卡具中打滑,应立即泊车提起主轴,便钻头离开工件, 夹紧后方能持续运用。钻孔将透时,应减少钻头压力和进刀量。钻硬件或大孔时,应加冷却剂,以防过热损坏钻头、工件。
⑤开车前查看钻床传动有些及操作手柄是否正常和活络,调整转速后,应先用手盘动试转,确保完全啮合后,再以低速空转2~5分钟,观察工作状况,正常无误后才作业。应根据工件硬度和孔径调理钻头转速,硬质资料和大孔径钻孔应选用低钻速;但不得在通电旋转状况下调整转速。

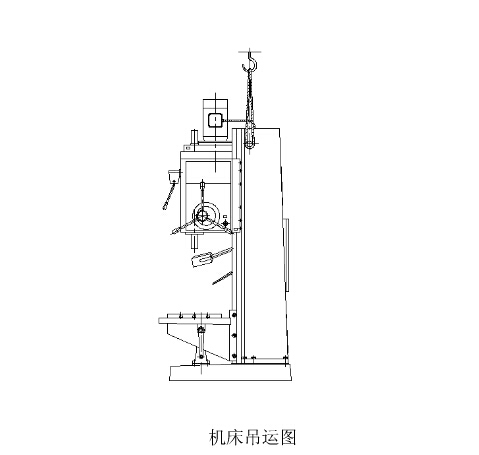

用户在转移立式钻床时请根据以下吊运图进行转移,从新安装调试,以便确保该机床的精密度。

立式钻床吊运图

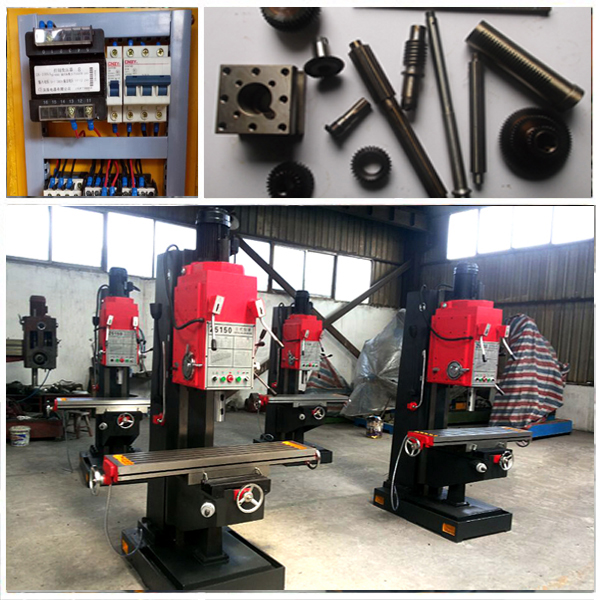

 z5140B-1细节图:
十字工作台立式钻床现场图
