您现在的位置:网站首页产品中心 - 十字工作台立式钻床 - Z5150B-1立式钻床

Z5150B-1立式钻床

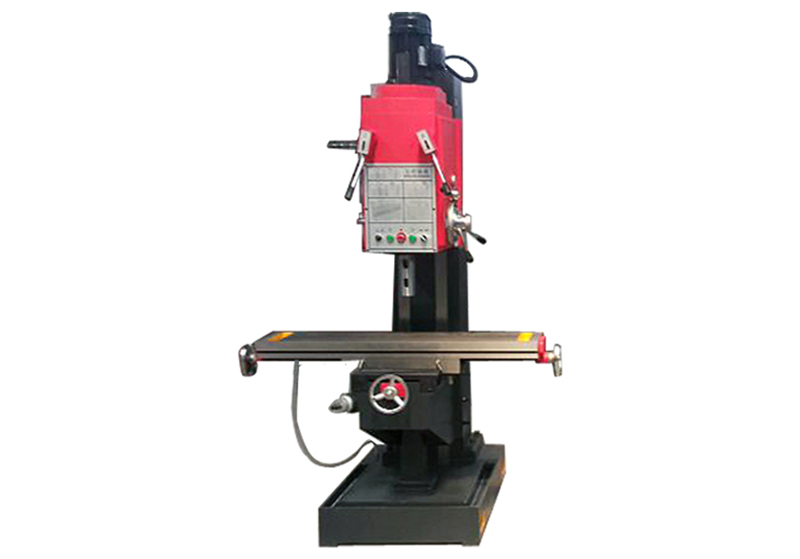

Z5150B-1立式钻床
  • Z5150B-1立式钻床
  • Z5150B-1十字工作台立式钻床

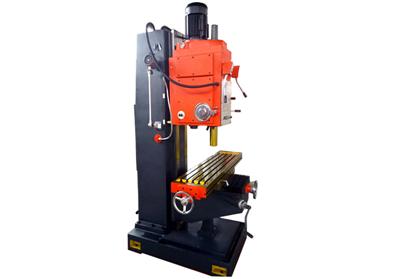

  • Z5150B-1立式钻床侧面照
  • 产品型号:Z5150B-1立式钻床
  • 生产厂家:滕州市高地机床有限公司
  • 销售经理:郭女士
  • 联系方式:0632-5806100    18663251181
  • 钻孔直径:50mm
  • 主轴锥度:MT5
  • 主轴行程:250mm
  • 电机功率:4kw
  • 转速范围:45—800r/min
  • 产品详情

我公司生产的Z5150B-1立式钻床是一款万能通用机床具有以下优点:
1、Z5150B-1立式钻床主轴转速范围大,变换转速由主轴箱左侧两个手柄及变速开关互相配合加以实现。
2、该机床转速设置合理,钻削较大孔径时,有良好的切削性能。
3、使用用时变速开关在高低速档均设有反向回转,以至在任意一档转速时均可攻削螺纹。
4、Z5150B-1立式钻床托架及工作台夹紧手柄设在下方,其余操作手柄均设在主轴箱上方。
5、该机床主轴部件设有复位弹簧和卸刀装置。前者可按操作便于刀具卸下。
6、Z5150B-1立式钻床主轴箱体及托架均可作上下升降及360°回转运动两者的升降机构设为通用部件其升降由蜗轮副通过齿轮、齿条实现,达到省力和自锁安全作用。
7、Z5150B-1立式钻床电动机安装在主轴箱体内,电机定子外径增设衬套定位,便于维修拆装,动力经花键套联结传送给变速箱,主要铸件都经过人工时效处理,主要钢制零件如主轴、主轴套、结合子,传动轴、传动齿轮等都经过必要的热处理,保持较好的稳定性和耐磨性。
Z5150B-1立式钻床参数:
主要技术参数
Z5150B-1
Z5150B-1(加强型)
最大钻孔直径mm
50
50
主轴轴孔锥度
MT5
MT5
主轴行程mm
250
250
主轴箱行(手动)mm
200
200
主轴转速级数
12
9
进给量级数
9
9
主轴转速范围r.p.m
31.5~1400
45~850
进给量范围mm/r
0.056~1.80
0.056~1.80
工作台面尺寸mm
1200x 280
1200 x 280
工作台纵横行程mm
600 x 300
750 x 350
工作台升降行程mm
300
300
主轴端面至工作台面 最大距离mm
750
480
主电机功率kw
3
4
外形尺寸mm
1300x1200x2465
1300x1200x2465
机床重量(净重)kg
1350
1350
高地机床向用户介绍一下立式钻床的基础知识:
立式钻床的基型有圆柱立式钻床和方柱立式钻床。圆柱立式钻床的工作台可以绕立柱回转并沿立柱升降,主轴作进给运动(可机动进给)、钻孔直径16~50mm。方柱立式钻床工作台可升降,主轴可机动进给,钻孔直径25~80mm。半自动立式钻床主轴能自动进给并返回原位,实现半自动循环加工。
立式钻床的变型包括可调多轴立式钻床,转塔立式钻床、立式排钻床、立式坐标镗钻床,十字工作台立式钻床和转塔坐标镗钻床。其中转塔坐标镗钻床具有转塔和精密坐标定位装置,用于多工序和孔距精度要求较高的加工,且可进行镗削,可发展成钻削中心。
Z5150B-1立式钻床在使用过程中往往存在着设备操作不当、超频超限使用等问题,因此设备在使用一段时间之后便会出现一些故障。为了方便设备操作员在遇到故障的情况进行分析解决,下面便把钻床设备常见故障进行整理分析。
立式钻床不仅可以钻孔、扩孔而且还能攻丝,用户在攻丝时应该注意一下几点:
1、机床主轴可以进行正反两个方向的旋转;
2、机床主轴转速是可调的;
3、主轴上装有可稳固夹持丝锥的装置(钻夹头)。
摇臂钻床也能攻丝,主轴箱跟主轴一起晃动的原因是钻夹头的同心度不好。如果同心度好的话,攻丝时主轴是不会晃动的。所以你要修理钻夹头,使得攻丝时,主轴不再晃动,攻出来的丝就不会变大了。用摇臂钻床攻丝十分方便,尤其是比较大的,重的零件,用摇臂钻床攻丝非常方便。攻丝时用将钻床的自动进给调到空档,转速调的慢一些,比如M20的螺孔。
总之、立式钻床和摇臂钻床攻丝的区别在于需进行攻丝工件体积的大小。其中摇臂钻床加工范围较大,在攻丝时应首选摇臂钻床;但如果加工件体积较小,用立式钻床进行攻丝也是很便捷的。
  Z5150B-1立式钻床在维修时应该注意的原则:
1、立式钻床先小后大,先易后难,先高空后地面,先核心后主机,必需要崩溃的装备要尽可能少分化,同时又要满意包装请求,终
极到达装备从新安置后的精度机能同装配前同等。为增强岗亭义务,采纳分工负责制,谁装配、谁安置。
 2、所有的电线、电缆不许剪断,拆上去的线头都要有标号,对有些线头没有标号的,要先弥补后再拆下,线号不许迷失,拆线前要
进行三比较(外部线号、端子板号、内部线号),确认无误后,方可装配,不然要调解线号。
 3、装配中要包管装备的绝对平安,要选用符合的东西,不得随便代用,更不得使用大锤敲击。不要拔下装备的电气柜内插线板,
应当用胶带纸封住加固。
 Z5150B-1立式钻床性能:
1、该款机床要求布置足够的加强筋板,保证机床具有足够强度、刚性。结构先进可靠。
2、主轴系统有高性能的传动精度和刚性。
3、电机采用主轴轴承、丝杆、主要电器元件、主要液压元器件。
 Z5150B-1立式钻床功能及特点:
1、主轴各级变速机构灵敏可靠。
2、操作系统集中,工人使用方便快捷,维修方便。
3.、主轴攻丝能实现自动反转。
4、主轴自动进给、定程切削。
5、主轴箱设有抗力保险。
6、精度高、噪声低、变速范围广。
 Z5150B-1在操作过程中的注意事项:
一、操作者必须严格遵守维护使用设备的四项要求,五项纪律。严禁超负荷使用设备。
二、开车前,必须按照巡回检查点仔细进行检查,并按润滑图表进行润滑。
三、停车八小时以上再开动设备时,应先低速转动三至五分钟,确认运转正常后,再开始工作。
四、工作中必须正确安装工具,钻套要符合标准,锥面必须清洁无滑痕。
五、工作必须正确牢固的装卡在工作台上,钻透孔时必须在低面垫上垫块。
六、工作中不采用机动进给时,必须将控制螺帽向里推。
七、卸钻卡具时应用标准斜铁和用铜锤轻轻敲打,不准用其它东西乱打。
八、机床变速必须停车进行。设备开动后操作者不得离开或托人代管。
九、工作中各轴承的温度不得超过60℃,主轴轴承及主轴套的温度在最高转速时不得超过70℃。
十、工作中必须经常检查设备运转情况及润滑系统情况,如运转和润滑不良时,应停止使用设备。
十一、工作中严禁戴手套。
十二、非电工不准打开电器箱门。
十三、工作后须将手柄置于非工作位置,工作台降到最低位置,并切断电源。

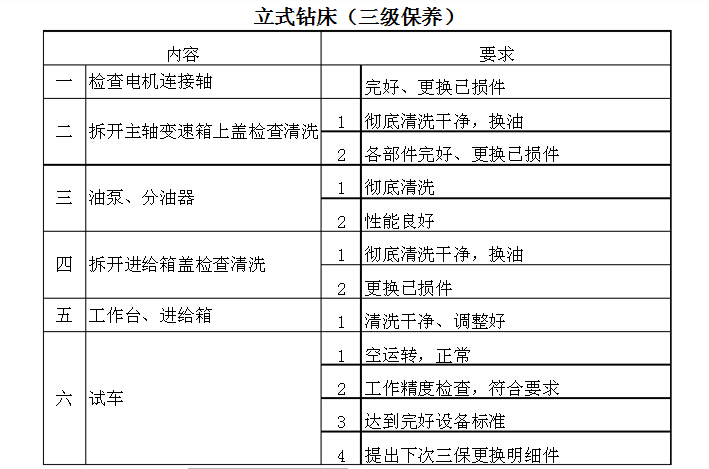

Z5150B-1在保养时请按照以下内容:

立式钻床的保养

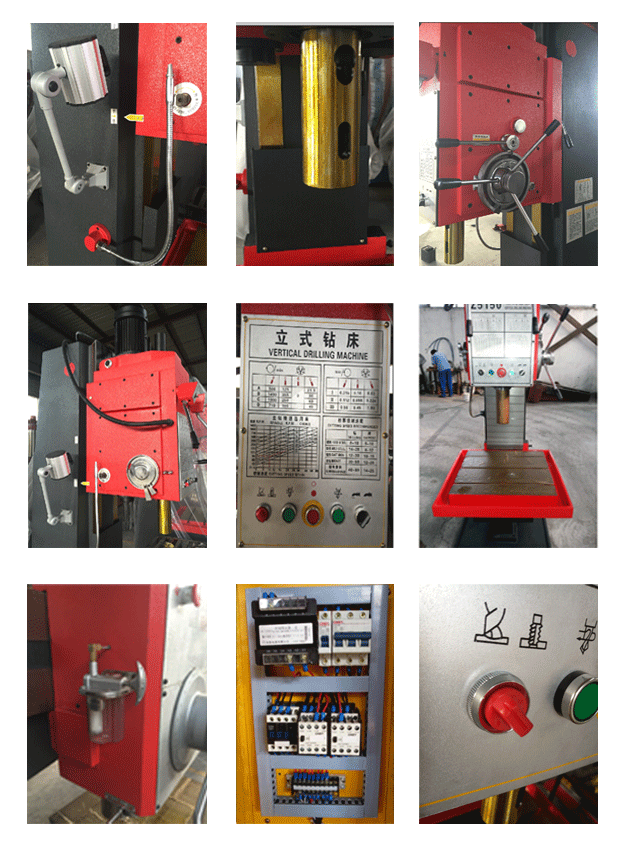

立式钻床细节图:
立式钻床细节图
滕州市高地机床有限公司消费者保障
1.立式钻床生产厂家正品保障;
2.立式钻床生产厂家物流直达;
3.正规增值税发票抵扣;
4.规范合同签订。
立式钻床的售后服务:本公司出售商品因质量问题均享受三包政策,(人为操作或外力造成损伤破坏不在保修范围内)一年内免费维修,终身成本。维修,提供原厂配件。附件不在保修范围内。
立式钻床保修说明:
1、我公司出售的机床保修期是一年,保修期内免费维修。(人为因素不按使用说明书操作或不可抗拒的自然现象所引起的故障除外)
2、在保修期内机床出现故障,先请您按“使用说明书"的有关注意事项中的有关条款对照处理,如果故障排除不了,请来电、来函或传真与我们联系,接到通知后我们将在48小时之内及时处理您所反馈的问题。
3、电器附件部分及易损件(如锯条、皮带、蜗轮等)不在保修范围,保修期内出现质量问题本厂免费发送配件并协同客户共同解决。问题较大的我公司有专业流动售后人员负责上门维修。
4、属下列情况之一者,不属于免费服务范围,但可实行收费服务:
①客户因使用、维护、保管不当造成损坏的;
②由于自行运输、装卸、联接不适当配件或非我公司维修或改装造成损坏的;
③)配件超过免费保修期;
④耗材(如:润滑油、材料油等);
⑤因电力不足或高压放电及电源错接对本机造成之损坏;
⑥因自然灾害等不可抗拒力造成损坏的(如雷击等)。请按照使用说明书操作。
